从简单的空气净化器到新风系统改变室内空气质量，人们正在改变了对室内环境污染净化治理的认识。今天给大家整理了关于户式新风系统直观清晰的动态图解。
一般来讲新风量这个数值与人员多少有关，或者按人均风量来衡量。各国的标准不尽相同，在中国这个数值定为30m3/(h*人)。不同使用情况（办公、商场、剧场等），不同污染情况（吸烟等）的人均新风量也是不一样的。新风系统从公共建筑进入民用住宅，形成了家用户式新风系统。
新风系统按照气流组织可分为：单向流中央新风系统、双向流中央新风系统、全热交换中央新风系统。
单向流中央新风系统即“强制排风，自然进风”系统，是依靠主机工作产生的吸力，形成室内负压，将污浊空气通过送风管道送到室外，为了平衡室内的负压，房间外面相对新鲜的空气从预先安装好的进气孔进入室内，以达到通风换气的目的。
双向流中央新风系统即“强制排风，强制送风”系统，由一组强制送风系统和一组强制排风系统组成。与单向流的区别在于送风形式由自然进风改为强制送风，进风孔进风更主动，新风由送风系统的管道送入室内，污浊空气通过排风系统管道集中排至室外，换气效果更加明显。
全热交换的中央新风系统主机中增加了全热回收模块，进出的空气都经过安置在主机中的热交换器，进行了预热预冷的能量交换，在送排风温差较大的情况下可以回收不少能量。
下面是小编从网络上找的关于户式新风系统的一些动态图解，最喜欢这种清晰直观的风格，一起来欣赏下：

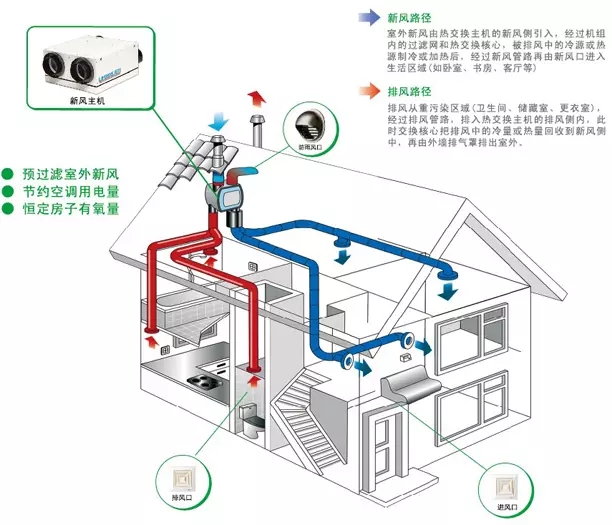

新风系统的工作原理及其流程：
新风系统是开放性的循环系统，由风机、进风口、排气口和各种管道和接头组成。风机通过管道与一系列的排风口连通，启动风机，让室内形成负压，室内受污染的空气经过排风口及风机排向室外，室外新鲜空气经进风口进入室内。（以下为动态图，缓冲较慢，耐心等待哦~）
▲室外新鲜空气通过进风口进入。
▲空气置换、净化：室外新鲜空气与室内污浊的空气经过高性能空气质量交换器（热转换器），污浊空气部分能量（排风系统中的部分能量有效回收后储存在储能装置中）传递给进入的新鲜空气，新鲜空气通过预热（预冷）、湿度交换后送入室内。
▲经过置换净化预热的新鲜空气通过置于吊顶内的送风系统输送空气。
▲送风系统将室内外新鲜空气送入各卧室、起居室空间。
▲污浊空气通过各卧室、起居室空间进入排风系统。
▲排气：污浊的空气由走廊、卫生间处通过排风口排出室外。
▲空气在室内整体循环示意图（冬天）。
▲夏天模式：经过高性能空气质量交换器（热转换器）置换净化预冷的新鲜空气进入室内。
